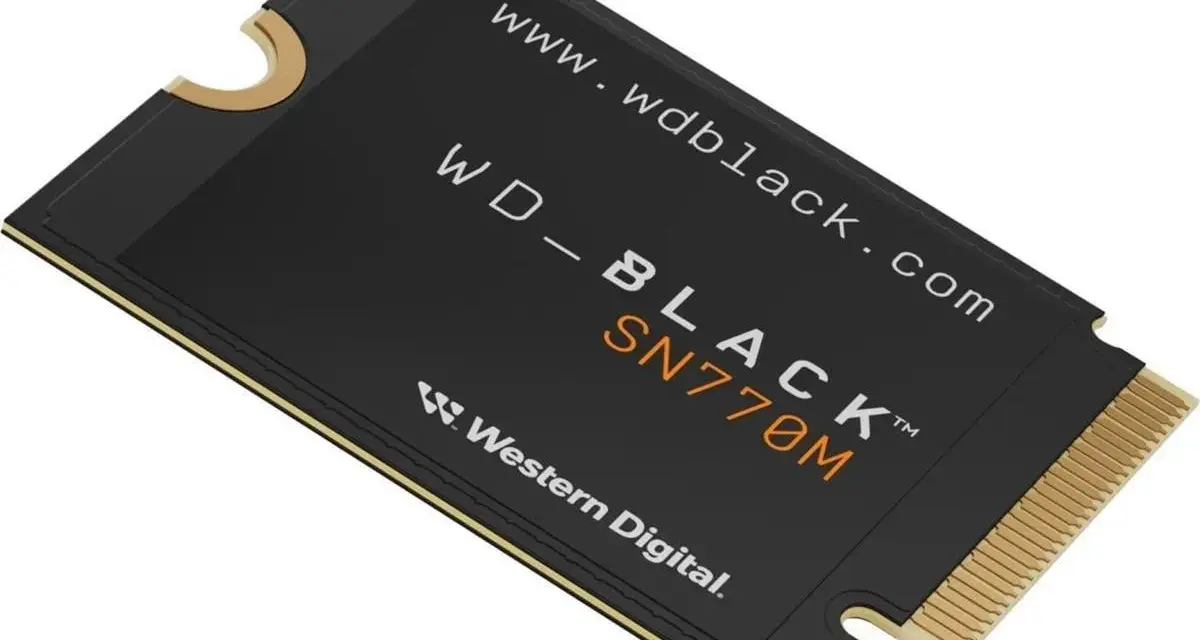

Format m.2 2230 to temat, który wraca przy modernizacji małych laptopów, handheldów i mini-PC, bo tu każdy milimetr ma znaczenie. Ten wariant SSD nie jest „słabszy” z definicji - po prostu powstał do sprzętu, w którym liczą się małe wymiary, niższy pobór energii i zgodność z bardzo ciasną obudową. Poniżej pokazuję, czym różni się od większych nośników, jak sprawdzić kompatybilność i kiedy taka wymiana rzeczywiście ma sens.
Najważniejsze informacje w skrócie
- 2230 oznacza wymiary 22 x 30 mm i należy do najmniejszych popularnych odmian M.2.
- Sam rozmiar nie mówi, czy dysk działa jako NVMe, czy SATA - to trzeba sprawdzić osobno.
- Ten format najlepiej sprawdza się w urządzeniach o ograniczonej przestrzeni: handheldach, ultrabookach i mini-PC.
- Przed zakupem trzeba potwierdzić długość modułu, typ klucza, stronę montażu oraz generację PCIe w urządzeniu.
- W małej obudowie ważniejsze od samego wyniku benchmarku są temperatury, pobór energii i stabilność działania.
Czym jest format 2230 i co naprawdę oznacza
W praktyce chodzi o moduł o szerokości 22 mm i długości 30 mm. To ważne rozróżnienie, bo wiele osób myli sam format M.2 z interfejsem. M.2 mówi o kształcie i sposobie montażu, a nie o tym, czy nośnik pracuje po SATA, czy po PCIe/NVMe.
Dla użytkownika oznacza to jedno: ten sam rozmiar może występować w różnych odmianach technicznych, więc nie da się kupować „na oko”. Ja zawsze zaczynam od sprawdzenia długości, a dopiero później patrzę na prędkości. W rodzinie M.2 spotyka się też inne długości, najczęściej 2242, 2260, 2280 i 22110, ale 2230 jest z nich najmniejszy i najczęściej trafia do sprzętu mobilnego.
To właśnie rozmiar decyduje o tym, ile miejsca zostaje na inne elementy, jak łatwo odprowadzić ciepło i czy producent mógł zmieścić moduł w bardzo płaskiej obudowie. Gdy to już jasne, sensownie jest porównać 2230 z innymi długościami i zobaczyć, gdzie faktycznie wygrywa, a gdzie szybciej pojawiają się kompromisy.
Jak rozpoznać 2230 i odróżnić go od innych długości
Najprościej: 2230 jest krótki, 2242 jest wyraźnie dłuższy, a 2280 to już popularny standard spotykany w wielu laptopach i komputerach stacjonarnych. Samo porównanie długości często rozwiązuje połowę problemów z zakupem, ale w praktyce warto patrzeć też na miejsce na śrubkę i dystans w płycie głównej. Jeśli standoff jest przewidziany tylko dla 2242 albo 2280, nie ma sensu liczyć na „dociśnięcie” krótszego nośnika bez odpowiedniego mocowania.
| Format | Wymiary | Gdzie najczęściej go widzę | Mocne strony | Ograniczenia |
|---|---|---|---|---|
| 2230 | 22 x 30 mm | Handheldy, ultrabooki, mini-PC, niektóre tablety | Bardzo mały rozmiar, niski pobór energii, łatwiejsze zmieszczenie w cienkiej obudowie | Mniej miejsca na elementy i zwykle mniejszy wybór modeli |
| 2242 | 22 x 42 mm | Laptopy biznesowe, urządzenia hybrydowe, część mini-PC | Dobry kompromis między kompaktowością a dostępnością | Nadal nie tak popularny jak 2280 |
| 2260 | 22 x 60 mm | Wybrane płyty główne i sprzęt specjalistyczny | Więcej przestrzeni niż w 2242 | Rzadziej spotykany w sprzęcie konsumenckim |
| 2280 | 22 x 80 mm | Większość laptopów i desktopów | Najlepsza dostępność, zwykle więcej modeli i lepszy stosunek ceny do pojemności | Wymaga więcej miejsca i częściej korzysta z większych radiatorów |
| 22110 | 22 x 110 mm | Sprzęt niszowy, stacje robocze, wybrane płyty serwerowe | Bardzo dużo miejsca na elementy i pojemność | Mała kompatybilność w sprzęcie domowym |
Warto też pamiętać, że krótszy moduł nie zawsze oznacza niższą pojemność „z definicji”, ale ogranicza pole manewru projektantowi. W wielu przypadkach 2230 jest jednostronny, bo tak łatwiej zmieścić go w ciasnym urządzeniu i utrzymać sensowną grubość całego zestawu. To właśnie dlatego dopasowanie do slotu i miejsca pod osłoną bywa ważniejsze niż sama specyfikacja prędkości.
Gdy widzę w specyfikacji sprzętu tylko „M.2”, bez długości, zapala mi się lampka ostrzegawcza. Dopiero po takiej weryfikacji można uczciwie ocenić, gdzie ten format naprawdę ma sens i czy warto go szukać do konkretnego urządzenia.
Gdzie ten format ma największy sens
Najbardziej naturalnym środowiskiem dla krótkiego nośnika są urządzenia, w których projektant walczy o każdy milimetr przestrzeni. Dla mnie to przede wszystkim handheldy do gier, cienkie laptopy, mini-PC i niektóre konstrukcje przemysłowe. W takich sprzętach 2230 nie jest kompromisem z przypadku, tylko świadomym wyborem konstrukcyjnym.
- Handheldy i konsole przenośne - liczy się mały rozmiar, niski pobór energii i stabilna praca w ciasnej obudowie.
- Ultrabooki i laptopy 2 w 1 - krótki moduł pomaga producentowi zachować cienką konstrukcję bez rezygnacji z NVMe.
- Mini-PC - w małym komputerze łatwiej zapanować nad rozkładem elementów i przepływem powietrza.
- Sprzęt specjalistyczny - kioski, terminale, urządzenia pomiarowe i embedded często potrzebują właśnie takiego formatu.
W dokumentacji części producentów widać też, że 2230 funkcjonuje dziś już nie tylko jako nisza, ale jako normalna opcja dla sprzętu kompaktowego. Przykładowo niektóre serie dostępne są nawet w pojemności 4 TB, a deklarowane transfery dla modeli PCIe 4.0 sięgają około 6000/5000 MB/s. To dobry przykład, że mały format nie musi oznaczać słabych parametrów, ale zawsze trzeba patrzeć na ograniczenia samego urządzenia.
Warto jednak zachować zdrowy rozsądek: jeśli komputer ma dużo miejsca, 2230 zwykle nie jest najbardziej opłacalnym wyborem. Właśnie dlatego przed zakupem sprawdzam nie tylko specyfikację dysku, ale też rzeczywiste możliwości płyty głównej i obudowy.
Co sprawdzić przed zakupem, żeby nie pomylić standardu
Tu popełnia się najwięcej kosztownych błędów. Sam rozmiar 2230 to za mało, bo dwa nośniki o identycznej długości mogą działać zupełnie inaczej. W praktyce przed zakupem patrzę na kilka rzeczy i żadnej z nich nie pomijam.
| Co sprawdzić | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Długość i miejsce na montaż | Czy płyta lub obudowa naprawdę obsługuje 2230, a nie tylko 2242 lub 2280 | Zły rozmiar po prostu fizycznie nie pasuje |
| Interfejs | Czy slot wspiera NVMe/PCIe, SATA, czy oba tryby | Niewłaściwy typ może nie zostać wykryty w ogóle |
| Kluczowanie | Układ wycięć na złączu | Chroni przed wsadzeniem dysku do niewłaściwego gniazda |
| Strona montażu | Czy moduł jest jednostronny i czy pod osłoną jest dość miejsca | W bardzo cienkich urządzeniach to decyduje o kompatybilności |
| Generacja PCIe | PCIe 3.0, 4.0 albo 5.0 oraz liczba linii | Szybszy dysk zadziała, ale tylko do poziomu obsługiwanego przez hosta |
| Chłodzenie | Radiator, pad termiczny, folia ochronna lub osłona producenta | W małej obudowie temperatura szybko ogranicza wydajność |
| Dzielenie linii i portów | Czy po montażu nie wyłącza się SATA albo drugi slot M.2 | Niektóre płyty współdzielą zasoby i to trzeba sprawdzić w instrukcji |
Tu szczególnie ważna jest różnica między „działa” a „działa z pełną prędkością”. Jeśli włożysz nośnik PCIe 4.0 do urządzenia z PCIe 3.0 x4, zadziała, ale będzie ograniczony przez starszy interfejs. To nie jest wada samego dysku, tylko normalna cecha zgodności wstecznej. Podobnie dysk NVMe nie zastąpi nośnika SATA w slocie, który obsługuje wyłącznie jeden tryb.
Na tym etapie można już przejść do montażu. Właśnie wtedy wychodzą na jaw najczęstsze błędy, których da się uniknąć jednym spokojnym sprawdzeniem przed rozkręceniem sprzętu.
Jak bezpiecznie zamontować i uruchomić taki dysk
Przy wymianie pamięci masowej nie lubię pośpiechu. M.2 nie jest rozwiązaniem hot-plug, więc cały proces wykonuję przy wyłączonym i odłączonym sprzęcie. W laptopach dodatkowo warto odłączyć baterię, jeśli konstrukcja na to pozwala.
- Zrób kopię danych lub przygotuj klon starego dysku, jeśli nowy nośnik ma przejąć system.
- Sprawdź w instrukcji, czy slot obsługuje dokładnie 2230 i jaki typ interfejsu jest w nim aktywny.
- Wsuń moduł pod lekkim kątem i dociśnij go dopiero po pełnym osadzeniu w złączu.
- Przykręć dysk śrubką przewidzianą przez producenta, bez nadmiernej siły.
- Jeśli urządzenie ma folię termiczną, pad lub osłonę, załóż je dokładnie tak, jak przewidziano w konstrukcji.
- Po uruchomieniu wejdź do BIOS/UEFI i sprawdź, czy nośnik jest widoczny.
- Na końcu zainicjalizuj dysk, utwórz partycje albo przywróć obraz systemu.
Najczęstsze błędy widzę zwykle w trzech miejscach: ktoś próbuje wsunąć nośnik do niewłaściwego klucza, ignoruje standoff i śrubkę albo zakłada, że każdy radiator da się zmieścić pod fabryczną osłoną. Zdarza się też, że użytkownik nie sprawdza dzielenia linii PCIe i potem jest zaskoczony, że po montażu przestaje działać inny port. W praktyce lepiej poświęcić pięć minut na dokumentację niż godzinę na szukanie przyczyny braku wykrycia dysku.
Jeśli producent udostępnia aktualizację firmware, instaluję ją tylko wtedy, gdy rozwiązuje konkretny problem albo wyraźnie ją zaleca. Sam fakt, że aktualizacja istnieje, nie oznacza jeszcze, że trzeba ją wgrywać od razu. Po poprawnym montażu warto jeszcze tylko zerknąć na temperatury i SMART, bo w małych obudowach to one najczęściej pokazują, czy wybór był trafiony.
Kiedy ten format naprawdę wygrywa, a kiedy lepiej postawić na większy nośnik
2230 wygrywa tam, gdzie przestrzeń jest ważniejsza od absolutnie najlepszej opłacalności. Jeśli sprzęt został zbudowany pod ten format, nie ma sensu z nim walczyć. Jeśli jednak masz swobodę wyboru, większy moduł często daje więcej sensu ekonomicznego i termicznego. Za tę samą pojemność 2280 zwykle bywa łatwiej dostępny, ma szerszy wybór modeli i częściej oferuje lepszy stosunek ceny do gigabajta.
- Wybieram 2230, gdy urządzenie ma bardzo mało miejsca, jest przenośne albo producent wyraźnie przewidział tylko taki format.
- Wybieram 2280, gdy mam luz montażowy, chcę większy wybór modeli i zależy mi na lepszej opłacalności.
- Zostaję przy 2230, gdy wymieniam nośnik w handheldzie, ultrabooku lub sprzęcie OEM, który został tak zaprojektowany od początku.
- Patrzę na temperatury i pobór mocy, gdy komputer jest zamknięty, słabo wentylowany albo pracuje długo pod obciążeniem.
To właśnie w takich decyzjach wychodzi praktyka serwisowa. Dobry dysk nie musi być największy ani najszybszy w tabeli marketingowej. Ma po prostu pasować do slotu, nie grzać się nadmiernie i działać stabilnie tam, gdzie sprzęt rzeczywiście go potrzebuje. Jeśli pamięta się o tych trzech rzeczach, 2230 przestaje być tajemniczym skrótem, a staje się po prostu rozsądnym wyborem do konkretnej klasy urządzeń.
