Wejście PCIe w praktyce jest po prostu złączem rozszerzeń, które decyduje o tym, jakie karty i moduły da się sensownie dołożyć do komputera. W tym artykule wyjaśniam, jak czytać oznaczenia slotów, czym różni się długość złącza od liczby linii i kiedy starszy port wciąż będzie wystarczający. To ważne zwłaszcza przy modernizacji, bo łatwo kupić dobry podzespół i niechcący ograniczyć go samym miejscem montażu.
Najważniejsze fakty o złączu PCIe w skrócie
- PCIe łączy kartę rozszerzeń z płytą główną i przesyła dane osobnymi liniami, czyli lane’ami.
- Oznaczenia x1, x4, x8 i x16 mówią o liczbie linii, a nie tylko o długości slotu.
- Starsza karta zwykle działa w nowszym slocie i odwrotnie, ale z prędkością dopasowaną do wolniejszego elementu.
- Karty graficzne najczęściej potrzebują x16, a dyski i karty sieciowe często wystarczają na x4 albo x1.
- Jeśli karta działa zbyt wolno, winny bywa BIOS, podział linii, riser albo słaby kontakt w slocie.

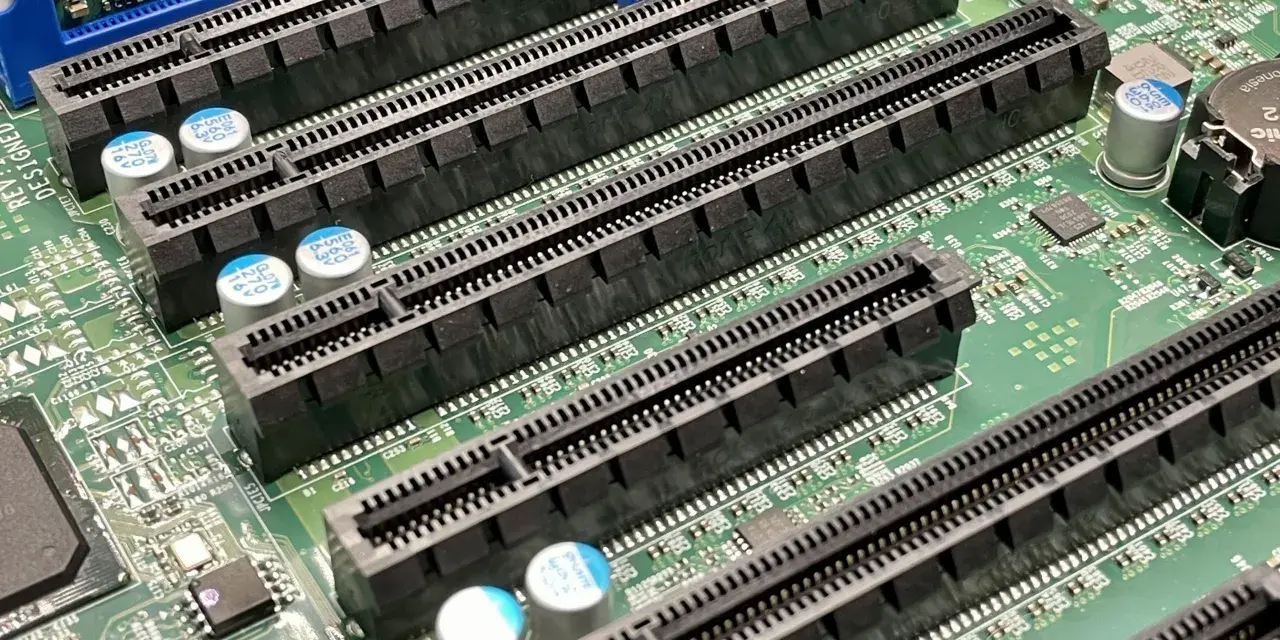

Czym jest złącze PCIe i dlaczego nadal decyduje o możliwościach komputera
PCIe to magistrala szeregowa typu punkt-punkt, więc każdy slot negocjuje własne połączenie przy uruchamianiu komputera. W praktyce daje to dużą elastyczność: ta sama płyta główna może obsłużyć zarówno prostą kartę sieciową, jak i szybki kontroler dysków czy kartę graficzną. Ja patrzę na PCIe jak na kręgosłup rozszerzeń komputera, bo od niego zależy nie tylko to, co zamontujesz, ale też z jaką wydajnością będzie to działać.
W 2026 najnowszą opublikowaną specyfikacją jest PCIe 7.0, ale w komputerach domowych i biurowych nadal najczęściej spotyka się 4.0 oraz 5.0. To ważne rozróżnienie: sam fakt, że standard istnieje, nie znaczy jeszcze, że będzie miał praktyczne znaczenie w twoim konkretnym zestawie. Zwykle liczy się raczej to, ile linii dostaje dany slot i do czego chcesz go użyć.
Żeby dobrać kartę bez zgadywania, trzeba jeszcze rozróżnić rozmiar slotu od liczby linii, bo to właśnie tam pojawia się większość nieporozumień.

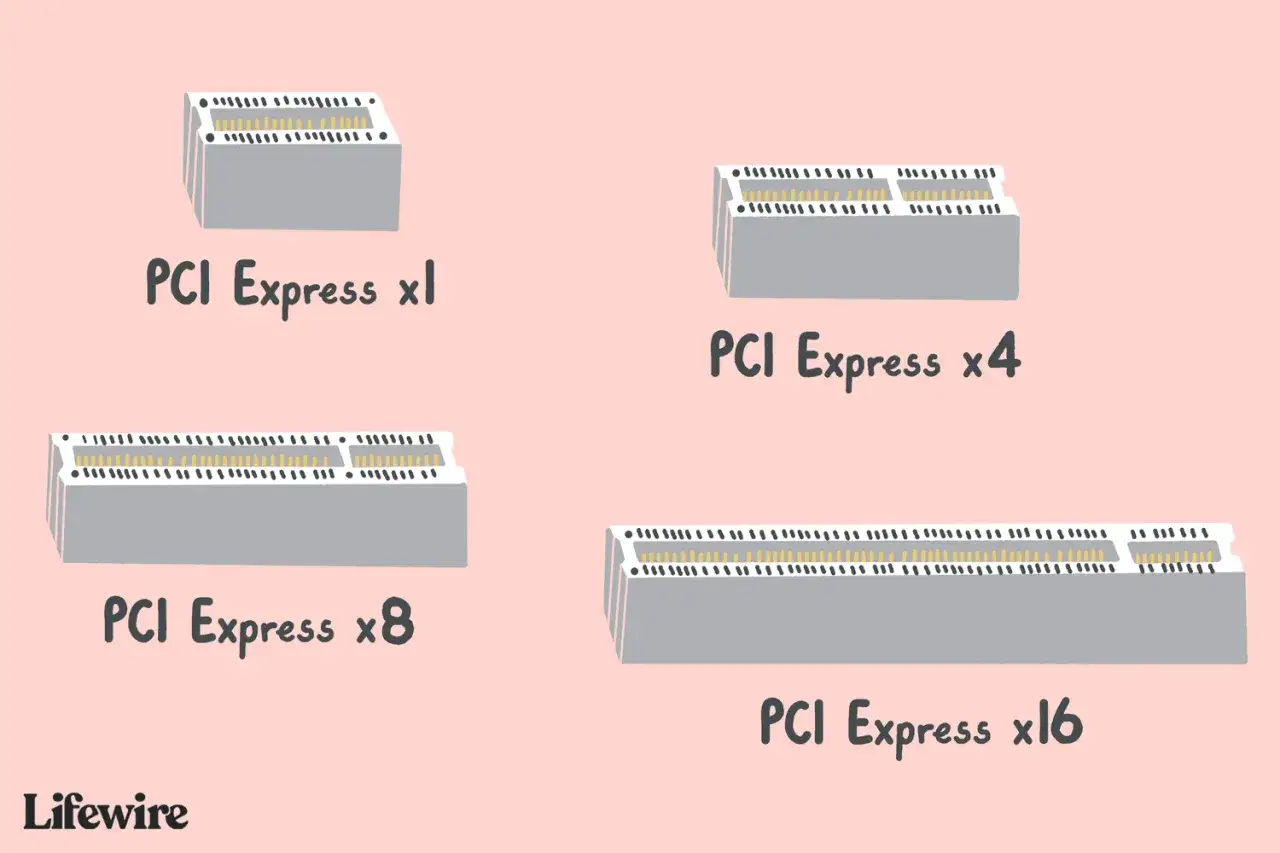

Jak czytać oznaczenia x1, x4, x8 i x16
Litera x oznacza liczbę aktywnych linii transmisji. Jedna linia to jeden kanał danych, więc x16 ma potencjalnie znacznie większą przepustowość niż x1. Ważny szczegół: długość fizyczna slotu nie zawsze oznacza to samo co jego elektryczna szerokość. Zdarza się, że długi slot pracuje tylko jako x4 albo x8, bo płyta główna dzieli linie między kilka złączy.
| Oznaczenie | Ile linii daje slot | Najczęstsze zastosowanie | Praktyczna uwaga |
|---|---|---|---|
| x1 | 1 | Karty sieciowe, audio, proste kontrolery USB | Najmniejsza przepustowość, ale często wystarczająca dla lekkich kart |
| x4 | 4 | Adaptery SSD NVMe, szybsze sieciówki, niektóre karty przechwytujące | Bardzo sensowny kompromis między szybkością a kosztem |
| x8 | 8 | Wybrane karty graficzne, kontrolery magazynów danych, sprzęt roboczy | Wydajność zależy mocno od tego, czy slot jest naprawdę elektrycznie x8 |
| x16 | 16 | Karty graficzne, stacje robocze, szybkie karty rozszerzeń | Najważniejszy slot w komputerach z mocną grafiką i dużym obciążeniem |
W praktyce najbezpieczniejsza zasada brzmi tak: patrz nie tylko na długość slotu, ale na to, ile linii naprawdę dostaje. To właśnie dlatego dwa z pozoru identyczne długie sloty na tej samej płycie mogą zachowywać się zupełnie inaczej. Po rozpoznaniu układu linii warto sprawdzić, jak zachowują się różne generacje PCIe i co naprawdę daje zgodność wsteczna.
Zgodność między generacjami działa, ale nie zawsze z pełną szybkością
Jedną z największych zalet PCIe jest zgodność wsteczna. W praktyce starsze karty zwykle działają w nowszych slotach, a nowsze urządzenia mogą uruchomić się w starszym złączu, tylko że ich prędkość zostanie ograniczona do poziomu wolniejszej strony. To świetna wiadomość przy modernizacji, bo nie trzeba wymieniać całej platformy tylko po to, żeby dołożyć nowy podzespół.
Trzeba jednak uważać na jedno: zgodność nie oznacza pełnej wydajności. Jeśli masz kartę PCIe 5.0 w slocie 4.0, sprzęt zadziała, ale nie wykorzysta potencjału nowszej karty. Podobnie karta x16 w slocie elektrycznie x8 będzie pracować, lecz z mniejszą przepustowością. W sprzęcie bardzo szybkim, na przykład w kartach graficznych wyższego segmentu albo przy nośnikach SSD na adapterach, taki kompromis bywa odczuwalny.
| Scenariusz | Co się dzieje | Znaczenie praktyczne |
|---|---|---|
| Karta PCIe 5.0 w slocie 4.0 | Działa z niższą prędkością | Bez problemu uruchomisz sprzęt, ale nie wyciągniesz maksimum |
| Karta PCIe 4.0 w slocie 5.0 | Działa poprawnie | Nowa płyta nie daje dodatkowego zysku, jeśli sama karta jest wolniejsza |
| Karta x16 w slocie elektrycznie x8 | System działa, ale pasmo jest mniejsze | Wydajność zależy od tego, do czego karta jest używana |
| Karta x1 w slocie x16 | Zwykle działa bez problemu | Slot jest większy niż potrzeba, więc przepustowość nie rośnie automatycznie |
Do czego faktycznie używa się slotów PCIe w nowoczesnym komputerze
Najbardziej oczywiste zastosowanie to karta graficzna, bo właśnie ona najczęściej korzysta ze slotu x16 i potrafi najszybciej obnażyć zbyt małą liczbę linii. Ale na tym lista się nie kończy. PCIe obsługuje też wiele urządzeń, które użytkownicy montują przy modernizacji albo w komputerach roboczych, gdy potrzebują czegoś więcej niż standardowe wyposażenie płyty głównej.
- Karta graficzna - zwykle wymaga x16, bo przy dużym obciążeniu liczy się każdy dodatkowy kanał danych.
- Adapter SSD NVMe - najczęściej działa najlepiej w x4, bo nośniki M.2 często właśnie tyle linii wykorzystują.
- Karta sieciowa 2,5 GbE lub 10 GbE - x1 bywa wystarczające dla prostszych modeli, ale szybsze konstrukcje częściej korzystają z x4.
- Karta przechwytująca - przy wideo i streamingu liczy się stabilność transferu, więc x4 albo x8 jest rozsądnym wyborem.
- Kontroler USB, RAID albo HBA - przy wielu urządzeniach magazynujących danych sens ma przede wszystkim pewne, stałe pasmo.
Warto pamiętać, że wiele dysków M.2 nie siedzi w klasycznym slocie PCIe, ale technologicznie korzysta z tych samych linii. To ważne rozróżnienie, bo część osób myli format fizyczny z interfejsem i potem źle ocenia możliwości płyty. Jeśli komputer ma tylko jeden szybki slot x4, czasem lepiej przeznaczyć go na SSD niż na kartę, która i tak nie wykorzysta pełnego x16.
Skoro już wiadomo, do czego te złącza służą, czas przejść do praktyki: co zrobić, gdy karta działa, ale wyraźnie nie tak, jak powinna.
Jak sprawdzić, czy slot działa prawidłowo
Jeśli karta jest wykrywana, ale pokazuje niższą szerokość linku albo zachowuje się niestabilnie, zwykle problem nie leży wyłącznie w samym podzespole. Na pierwszym miejscu sprawdzam dokumentację płyty głównej, bo to tam producent opisuje podział linii między sloty, porty M.2 i czasem nawet wybrane złącza SATA. To właśnie ten ukryty podział najczęściej zaskakuje po modernizacji.
- Sprawdź układ linii w instrukcji płyty - część slotów działa pełną szerokością tylko wtedy, gdy nie korzystasz z konkretnego portu M.2 lub innego złącza.
- Odczytaj link speed i link width - w narzędziu diagnostycznym zobaczysz, czy karta pracuje np. jako x16, x8 czy x1.
- Przełóż kartę do innego slotu - jeśli pozycja zmienia wynik, winny jest slot, podział linii albo konfiguracja płyty.
- Sprawdź BIOS i ustawienia PCIe - czasem pomaga aktualizacja firmware albo ręczne ustawienie generacji z Auto na konkretny tryb.
- Usuń riser lub przedłużkę - długie przewody i adaptery potrafią zbić stabilność, szczególnie przy szybszych generacjach.
- Oczyść styki i dociśnij kartę - brzmi banalnie, ale słaby kontakt nadal jest jedną z najczęstszych przyczyn problemów.
Co sprawdzić przed modernizacją, żeby nie przepłacić za płytę
Przy wyborze płyty głównej nie patrzę wyłącznie na liczbę fizycznych slotów. Znacznie ważniejsze jest to, który slot jest podłączony bezpośrednio do procesora, ile linii jest naprawdę dostępnych i czy producent nie podzielił zasobów między PCIe, M.2 oraz SATA. W praktyce płyta z jednym dobrze poprowadzonym slotem x16 i sensownym x4 potrafi być rozsądniejsza niż model z trzema złączami, które nawzajem się ograniczają.
- Sprawdź, czy główny slot jest elektrycznie x16 - to ma największe znaczenie przy karcie graficznej.
- Przeczytaj sekcję o shared lanes - ten fragment specyfikacji mówi, co wyłącza inne porty po włożeniu dysku lub karty.
- Oceń odstępy między slotami - grube chłodzenia GPU potrafią zasłonić kolejne złącza.
- Dobierz generację do realnego zastosowania - do części kart 4.0 nadal wystarcza, a wyższa generacja ma sens głównie tam, gdzie przepustowość naprawdę jest wykorzystywana.
- Uwzględnij zasilacz i obudowę - mocny slot nic nie da, jeśli karta nie ma miejsca, chłodzenia albo stabilnego zasilania.
Ja zwykle traktuję PCIe jak decyzję o torze danych, a nie o samym gnieździe. Jeśli zapamiętasz tylko jedną rzecz, niech będzie prosta: najpierw sprawdź liczbę linii i sposób ich podziału, dopiero potem patrz na długość złącza. Dzięki temu łatwiej unikniesz sytuacji, w której dobry podzespół działa poprawnie tylko na papierze, a w praktyce grzęźnie w zbyt wąskim gardle.
